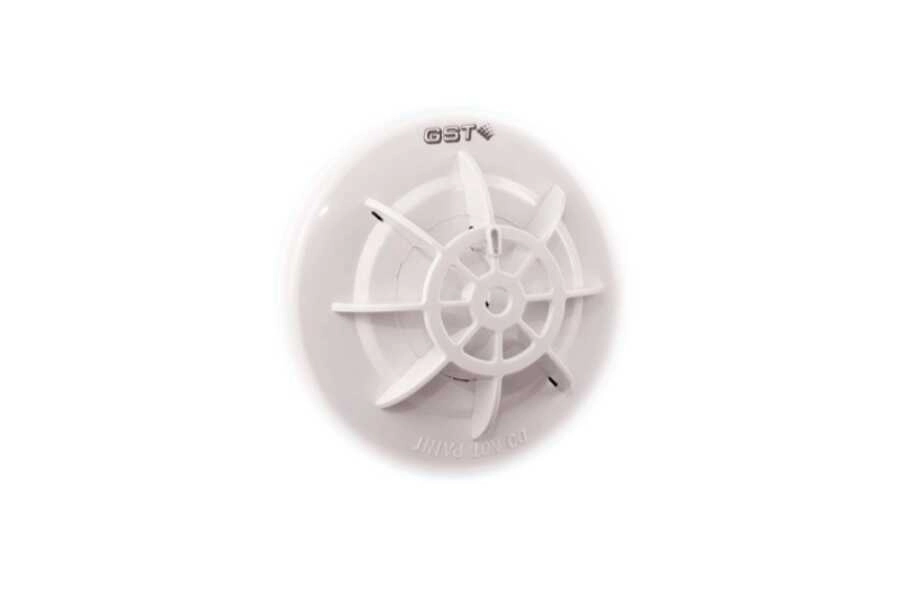

GST GST DI-9103E Akıllı Adresli Isı Dedektörü (Sabit Isı & Isı Artış)

DI-9103E - Akıllı Adresli Isı Dedektörü (Sabit Isı ve Isı Artış)

Özellikler:

• Elektronik olarak adreslenebilir.
• 3 sınıf programlanabilir (A1R, A2S, BS).
• Kendi kendine teşhis özelliği bulunur.
• Reed anahtarı ile test edilebilir.
• Yangın LED’i 360° görüş açısı sağlar.
• Uzaktan gösterge çıkışı mevcuttur.
• EN 54-5 standardına uygundur.
• Anket LED’i kapatılabilir.

Açıklama:

• DI-9103E Akıllı Sabit ve Hızlı Sıcaklık Artışı Isı Dedektörü, GST akıllı yangın alarm kontrol panelleri (FACP) ile birlikte kullanılarak bir yangın algılama sistemi oluşturur.
• Dedektör, yangın alarmını LED göstergesi ile belirtir ve sinyali FACP'ye iletir.

Bağlantı ve Kablolama:

• Dedektör tabanında dört terminal bulunmaktadır:
  • 1 ve 3: Loop bağlantısı (polarite duyarsız)
  • 2: Uzaktan gösterge pozitif terminali
  • 4: Uzaktan gösterge negatif terminali
• Önerilen Kablolama:
  • Tüm terminaller için 1.0 mm² veya üzeri yangın kablosu kullanılmalı.
  • Metal boru veya alev geciktirici boru kullanımı önerilir.
  • Yanlış bağlantıları önlemek için farklı renklerde kablolar tercih edilmelidir.

Kurulum:

• Dedektör ve taban üzerindeki konum işaretleri ile sabit bir kurulum yönü sağlanır.
• Tabanı iki vidayla sabitleyin, ardından dedektörü taban işaretleri ile hizalayarak döndürün.
• Kurulum adımlarını görselde gösterildiği gibi uygulayın.

Uygulama:

• Dedektör, ani sıcaklık artışının meydana geldiği yerlerde özellikle kullanıma uygundur.
• Duman dedektörleri ile birlikte kullanıldığında, yangını daha güvenilir bir şekilde algılar ve kayıpları azaltır.
• Dedektör, P-9910B programlayıcı kullanılarak adreslenebilir ve sınıfı değiştirilebilir.

LED Göstergeleri:

• HL1 LED (Kırmızı): Normal çalışmada yanar veya yanıp söner.
• HL2 LED (Yeşil): RS232 arayüzü düzgün çalıştığında yanıp söner.

Teknik Özellikler:

• Haberleşme Arayüzü: RS232
• İletişim Mesafesi: 15 metreye kadar.
• Baud Hızı: 4800 bps
• Çalışma Sıcaklığı: 0°C ~ +40°C
• Bağıl Nem: %95’e kadar, yoğunlaşmayan ortamlarda çalışabilir.
• Koruma Derecesi: IP2X
• Tipik Sabit Sıcaklık:
  • Sınıf A1: 58°C
  • Sınıf A2: 62°C
  • Sınıf B: 77°C
• Boyutlar: Çap: 100 mm, Yükseklik: 53.3 mm (taban ile birlikte)
• Montaj Deliği Mesafesi: 45 mm ~ 75 mm
• Malzeme: ABS
• Ağırlık: Yaklaşık 110 g (taban ile birlikte)

Test Yöntemleri:

1. Reed Anahtarı ile Test:
   • Dedektörün test alanına bir kontrol aracı yaklaştırın ve birkaç saniye tutun.
