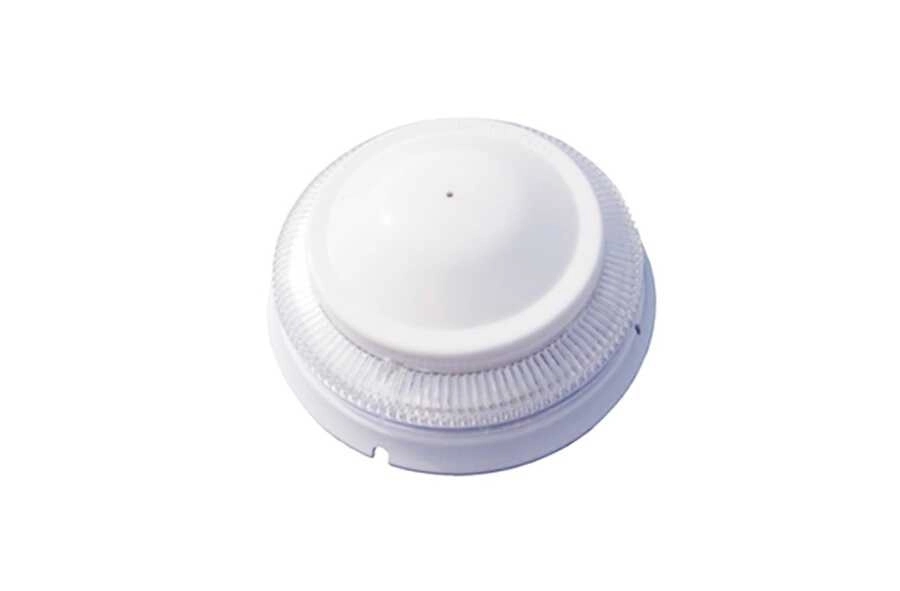

DI-9406 - Adreslenebilir Flaşörlü Sirenli Dedektör Tabanı
- “Sandviç” yapısı ile kolayca DB-01 tabanı ve bir dedektör arasına monte edilebilir.
- Üç çalışma modu ayarlanabilir (Mod I, II, III ve son iki mod ön alarm durumu ile kullanılabilir).
- 16 farklı ses tonu ve parlak flaş ışığı mevcuttur.
- Elektronik adresleme özelliğine sahiptir. Adres ve tonlar sahada değiştirilebilir.
- Ton 14 ve 16, EN54-3 standardına uygundur.
- DI-9406 Adreslenebilir Flaş Işıklı Taban, doğrulanan bir yangın durumunda sesli ve görsel uyarı ile tahliye için sahada kurulur.
- Bu taban, yangın alarm kontrol paneli (FACP) ile yerleşik bir mikroişlemci aracılığıyla iletişim kurar.
- FACP'den bir başlatma komutu aldığında, mikroişlemci önceden ayarlanmış yangın alarm sesini ve parlak LED ışığını üretir.
Bağlantı ve Kablolama:
- Bağlantı Terminalleri:
- Z1(1), Z2(3): FACP'nin sinyal döngüsü, polariteye duyarsız.
Önerilen Kablolama:
- 1.0mm² veya daha büyük yangın kablosu kullanılmalıdır, yerel yönetmeliklere uyulmalıdır.
Kurulum:
- Güç bağlantısını kesmeden önce, tüm tabanların doğru bir şekilde sabitlendiğinden ve her tabanın bağlantılarının doğru yapıldığından emin olun.
- Kurulum şeması Şekil 2'de gösterilmiştir.
- Dedektör tabanını 2 adet vidalı bağlantı ile sabitleyin ve kabloları doğru bir şekilde bağlayın.
- Flashing beacon tabanını saat yönünde döndürerek B işaretinden D işaretine getirin. Taban kapak ile birlikte geliyorsa, kapak yön işaretini taban üzerindeki A işaretine hizalayın ve saat yönünde B işaretine getirin.
Uygulama:
- Flaş ışıklı taban, akıllı ısı ve duman dedektörlerinin tabanı olarak kullanılabilir ve bu sayede algılama ve alarmı tek bir cihazda birleştirir.
- FACP çevrimine ek bir güç kaynağı olmadan bağlanabilir.
Çalışma Modu ve Ton Seçimi:
- Flaş ışıklı tabanın üç çalışma modu vardır:
- Mod I: 1-16 arası tonlar.
- Mod II: 17-32 arası tonlar.
- Mod III: 33-48 arası tonlar.
Çalışma Modları:
| Mod | Adres Tipi | Alarm Türü |
|---|
| I | Tek adres, bir döngü noktası kaplar. | Bağımsız. Başlatıldığında alarm sinyali verir. |
| II | İkili adres, dedektör ile aynı yüksek adresi paylaşır. | Yüksek adreste ön alarm ve düşük adreste alarm sinyali verir. |
| III | İkili adres, ayrı ayrı adresleri kaplar. | Düşük adreste ön alarm, yüksek adreste alarm sinyali verir. |
Teknik Özellikler:
| Özellik | Açıklama |
|---|
| Çalışma Voltajı | 24VDC (20V - 28V) |
| Bekleme Akımı | ≤ 1mA |
|
